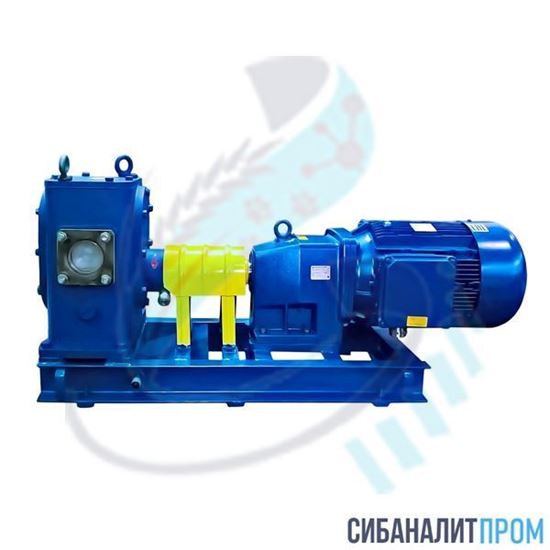

Насос Ш 80-2,5-30/6 (до 220°С)

Шестеренный насос Ш 80-2,5-30/6 (до 220°С) типа Ш, НМШ, НМШФ, НМШГ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок), в том числе и легкозастывающих (битум, пек, рубракс и т.п. - насосы НМШГ с обогревом )без механических примесей и не вызывающих коррозию рабочих органов насоса.
Звоните, чтобы узнать цену
Оставить заявку

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например,
Насос НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-Е У1 ТУ 26-06-1529-88, где:

  • Насос - тип оборудования
  • НМШ5-25 - типоразмер насоса:
  • НМШ - насос масляный шестеренный;
  • 4,0 - подача насоса в номинальном режиме, м3/ч
  • 25 - наибольшее давление насоса в кгс/см2;
  • Б - материал корпусных деталей:
    • Б – бронза;
    • без обозначения - чугун;
  • ТВ - тип уплотнения:
    • Т – одинарное торцовое уплотнение;
    • ТВ - одинарное торцовое уплотнение с вспомогательным уплотнением;
    • ТД – двойное торцовое уплотнение*;
    • ТТ – двойное торцовое уплотнение тандем*;
    • С – сальниковое уплотнение;
  • 3 – производитель уплотнения:
    • 1 – АО «ГМС Ливгидромаш»;
    • 2 – ООО «Игл Бургманн»;
    • 3 – ЗАО НПО «УНИХИМТЕК»;
    • 4 – ТРЕМ Инжиниринг;
    • 5 – ООО «НКП «ГЕРМЕТИКА»*
    • 6 – ООО «Джон Крейн Рус»*
    • 7 – ООО «АЕССИЛ Рус»
    • 8 – НКП «МегаТехКом»*
  • Р1 - материал резинотехнических изделий (РТИ):
    • Р1 - ИРП-3826;
    • Р2 - ИРП-1314;
    • Р3- СБ-26 (прокладки – KLINGERSIL C-4430);
    • Р4 - другие марки резины;
  • Б1 - исполнение втулок (подшипников скольжения):
    • Б1 - бронза О5Ц5С5;
    • Б2 - бронза О5С25;
    • Ф - алюминий с металлофторопластовым вкладышем;
    • Гр – материал на основе углеграфита;
    • Ю – сплав В96Ц1Т1;
  • Е – исполнение насоса:
    • Е - взрывопожаробезопасное исполнение насоса,
    • без обозначения - общепромышленное исполнение (с уплотнением типа – Т**, С**) ;
  • У - климатическое исполнение по ГОСТ 15150-69;
  • 1 - категория размещения по ГОСТ 15150-69;
  • ТУ26-06-1529-88 - обозначение технических условий на поставку



Например,
Агрегат НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-5,5-Е У2 ТУ 26-06-1529-88, где:

  • Агрегат - тип оборудования
  • НМШ5-25 - типоразмер насоса:
  • НМШ - насос масляный шестеренный;
  • 4,0 - подача насоса в агрегате, м3/ч
  • 25 - наибольшее давление насоса в агрегате в кгс/см2;
  • Б - материал корпусных деталей:
    • Б – бронза;
    • без обозначения - чугун;
  • ТВ - тип уплотнения:
    • Т – одинарное торцовое уплотнение;
    • ТВ - одинарное торцовое уплотнение с
    • вспомогательным уплотнением;
    • ТД – двойное торцовое уплотнение*;
    • ТТ – двойное торцовое уплотнение тандем*;
    • С – сальниковое уплотнение;
  • 3 – производитель уплотнения:
    • 1 – АО «ГМС Ливгидромаш»;
    • 2 – ООО «Игл Бургманн»;
    • 3 – ЗАО НПО «УНИХИМТЕК»;
    • 4 – ТРЕМ Инжиниринг;
    • 5 – ООО «НКП «ГЕРМЕТИКА»
    • 6 – ООО «Джон Крейн Рус»
    • 7 – ООО «АЕССИЛ Рус»
    • 8 – НКП «МегаТехКом»
  • Р1 - материал резинотехнических изделий (РТИ):
    • Р1 - ИРП-3826;
    • Р2 - ИРП-1314;
    • Р3- СБ-26 (прокладки – KLINGERSIL C-4430);
    • Р4 - другие марки резины;
  • Б1 - исполнение втулок (подшипников скольжения):
    • Б1 - бронза О5Ц5С5;
    • Б2 - бронза О5С25;
    • Ф - алюминий с металлофторопластовым вкладышем;
    • Гр – материал на основе углеграфита;
    • Ю – сплав В96Ц1Т1;
  • 5,5 мощность комплектующего двигателя, кВт;
  • Е – исполнение насоса:
    • Е - взрывопожаробезопасное исполнение насоса,
    • без обозначения - общепромышленное исполнение ** ;
  • У - климатическое исполнение по ГОСТ 15150;
  • 2 - категория размещения по ГОСТ 15150-69;
  • ТУ26-06-1529-88 - обозначение технических условий на поставку
Серия Ш, НМШ, НМШФ, НМШГ нефтяные
Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не более 75
Подача, м³/ч, не менее 30
Давление на выходе из насоса, кгс/см² не более 6
Давление полного перепуска, кгс/см2 9
Мощность потребляемая насосом (макс.), кВт 10
Частота вращения, об/мин 980
КПД, % 60
Температура перекач. среды, °С, не более 220
Тип конструкции насоса шестеренные
Область применения перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия
Перекачиваемая среда нефть, мазут, масло, высоковязкие среды

Вязкость перекачиваемой жидкости - от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов - до 220°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний  - мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.

Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.
