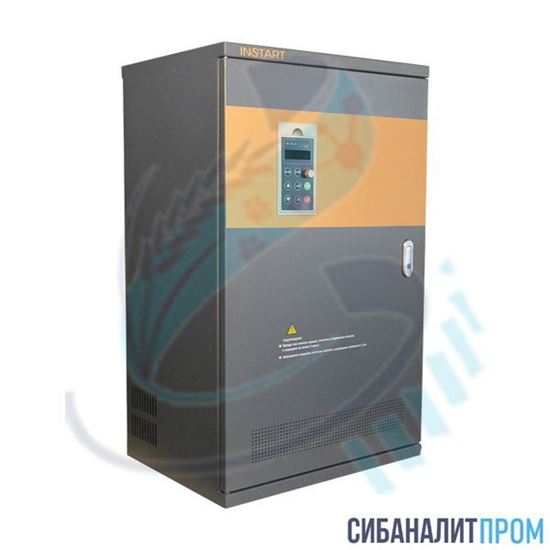

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ FCI-P400-4F

Насосный режим (P): Мощность: 400 кВт Ток: 750 А Напряжение: 3 ~ 380В ± 15% 50/60Гц Размеры (ш.хв.хг.; мм): 1000x1800x600 Вес (нетто): 500 кг
0,00 ₽
Оставить заявку

Преобразователь частоты INSTART серии FCI — это новые возможности для повышения эффективности производственных процессов и увеличения эксплуатационных показателей производственной базы вашего предприятия. Преобразователи частоты INSTART – высокотехнологичное оборудование, с широким набором функций и широким диапазоном мощностей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI

МОДЕЛЬ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫНОМИНАЛЬНЫЙ ТОК НА ВХОДЕ (А)НОМИНАЛЬНЫЙ ТОК НА ВЫХОДЕ (А)СООТВЕТСТВУЮЩИЙ ДВИГАТЕЛЬ (КВТ)ТОРМОЗНОЙ МОДУЛЬДРОССЕЛЬ ПОСТОЯННОГО ТОКА
GPGPGP
FCI-G3.7/P5.5-4B
FCI-G4.0/P5.5-4B
10,5 15,5 8,8 13 3,7/4.0 5,5 Встроен нет
FCI-G5.5-4B 15,5 _ 13 _ 5,5 _
FCI-G5.5/P7.5-4B 15,5 20,5 13 17 5,5 7,5
FCI-G7.5/P11-4B 20,5 26 17 25 7,5 11
FCI-G11/P15-4BF 26 35 25 32 11 15 Встроен
FCI-G15/P18.5-4BF 35 38,5 32 37 15 18,5
FCI-G18.5/P22-4 38,5 46,5 37 45 18,5 22 Дополнительное оборудование Дополнительное оборудование
FCI-G22/P30-4 46,5 62 45 60 22 30
FCI-G30/P37-4 62 76 60 75 30 37
FCI-G37/P45-4 76 92 75 90 37 45
FCI-G45/P55-4 92 113 90 110 45 55
FCI-G55/P75-4 113 157 110 152 55 75
FCI-G75/P90-4 157 180 152 176 75 90
FCI-G90/P110-4 180 214 176 210 90 110
FCI-G110/P132-4 214 256 210 253 110 132
FCI-G132/P160-4 256 305 253 300 132 160
FCI-G160/P185-4 305 344 300 340 160 185
FCI-G185/P200-4 344 383 340 380 185 200
FCI-G200/P220-4F 383 425 380 420 200 220 Встроен
FCI-G220-4F 425   420   220
FCI-P250-4F   484   480   250
FCI-G250/P280-4F 484 543 480 540 250 280
FCI-G280/P315-4F 543 605 540 600 280 315
FCI-G315/P355-4F 605 683 600 680 315 355
FCI-G355/P375-4F 683 714 680 710 355 375
FCI-G375-4F 714   710   375
FCI-P400-4F   753   750   400
FCI-G400-4F 753   750   400
FCI-P500-4F   934   930   500
FCI-G500-4F 934   930   500
FCI-G630-4F 1206   1200   630

Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.</p Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI

 КОМПОНЕНТХАРАКТЕРИСТИКА
УПРАВЛЕНИЕ Режим управления Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC), без энкодера Векторное управление с замкнутым контуром (VC), с энкодером
Разрешение по частоте Цифровое значение 0.02% Аналоговое значение 0.1%
Кривая напряжения/частоты (V/F) Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F)
Перегрузочная способность Режим G: 60 с при 150% ном.тока; 3 с при 180% ном.тока Режим P: 60 с при 120% ном.тока; 3 с при 150% ном.тока
Пусковой момент Режим G: 0.5 Гц / 150% (SVC); 0 Гц / 180% (VC) Режим P: 0.5 Гц / 100%
Диапазон регулировки скорости 1:100 (SVC) 1:1000 (VC)
Точность постоянной скорости 0.5% (SVC) 0.02%(VC)
Точность управления моментом 5% (VC)
Компенсация момента Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента
Режим управления Клеммы управления, MODBUS, PROFIBUS, панель управления
Режим управления 24В с токоограничивающей защитой 300 мА
Входы управления 6-канальный разъем цифрового входного сигнала (DI1~DI6), клемму DI6 которого можно использовать в качестве высокоскоростного импульсного входного сигнала. При помощи внешней платы расширения входов/выходов разъем можно расширить на 4 клеммы (DI7~DI10). 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход напряжения ( 0~10В) или тока ( 0/4~20мА). После настройки его можно использовать как разъем входного цифрового сигнала ПРИМЕЧАНИЕ: Для питания сигналов DI1~DI6 можно использовать встроенный или внешний источник питания, для питания клемм DI 7~DI10 можно использовать только встроенный источник питания
Выходы управления 2-канальный разъем аналогового выходного сигнала (FM1,Fm2), который можно использовать не только как выход напряжения (0 ~ 10В), но и как выход тока (0 ~ 20мА) 1- канальный разъем с открытым коллектором (YO), не более 48В пост.тока 50мА. Дополнительный 2-канальный выход с открытым коллектором (Y01, Y02) можно добавить при помощи внешней платы расширения входов/выходов 1-канальный разъем импульсного выходного сигнала (FMP), диапазон частот от 0.01кГц до 100.00 кГц 2-канальный релейный выход (T1, T2), не более 30В пост. тока/3A и не более 250В перем.тока/3A ПРИМЕЧАНИЕ: YO и FMP имеют единый разъем YO/ FMP, при этом единовременно можно использовать только сигналы одного вида
ИНДИКАЦИЯ Информация о работе Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой >>
Информация об ошибках Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки
ЗАЩИТА Защита преобразователя частоты Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз
Аварийная сигнализация преобразователя частоты Защита блокировкой, аварийный сигнал перегрузки
Кратковременное пропадание питания Менее 15 мс: непрерывная работа Более 15 мс: допускается автоматический перезапуск
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ Температура окружающего воздуха -10°C~40°C
Температура хранения -20°C~65°C
Влажность воздуха не более 90% отн.вл. (без конденсата)
Высота/вибрация Ниже 1000 м, менее 5,9 м/с2 (=0.6g)
Место установки Без агрессивных и горючих газов, пыли и прочих загрязнений
ФУНКЦИИ Источник задания момента 14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее
Алгоритм разгона и торможения 4 линейных режима (выбор с помощью цифровых входов), S-кривая 1 и S-кривая 2
Аварийный останов Мгновенное прерывание силовой выходной цепи преобразователя частоты
Многоступенчатая скорость Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления
Функция упрощенного ПЛК Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и снижения скорости и время функционирования могут задаваться отдельно
Толчковый режим управления (JOG) Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или не преимущественный толчковый режим в рабочем состоянии
Контроль скорости вращения Преобразователь частоты начинает работу с контроля скорости нагрузки
Контроль фиксированной длины и фиксированного расстояния Функция контроля заданной длины и заданного расстояния реализована при помощи импульсного входного сигнала
Функция счетчика Подсчет входных импульсов до достижения установленных значений
Функция управления частотой колебаний Применяется в оборудовании намотки текстильной нити
Встроенное ПИД-регулирование Процесс управления системой с замкнутым контуром
Функция автоматического регулятора напряжения (АVR) Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети
Торможение постоянным током Быстрое и равномерное торможение
Компенсация проскальзывания Компенсация отклонения скорости, вызванного повышением нагрузки
Скачкообразная перестройка частоты Предотвращение возникновения механического резонанса нагрузки
Контроль времени работы Функция автоматической остановки преобразователя частоты при достижении заданного времени
Встроенное виртуальное реле задержки времени Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов
Встроенный таймер 2 встроенных таймера управляются входными сигналами настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации
Встроенный модуль вычислений 4-контурный модуль вычислений, выполняющий простое сложение, вычитание, умножение, деление, определение значений и интегральные операции
Управление насосами Автоматическое управление четырьмя основными насосами и одним дополнительным
ОБМЕН ДАННЫМИ Плата управления не снабжена встроенным коммуникационным интерфейсом RS485, требуется внешняя коммуникационная плата расширения. Платы расширения поддерживают стандартные протоколы MODBUS (плата расширения FCI-RS485); PROFIBUS (плата расширения FCI-DP)
ДАТЧИК ПОЛОЖЕНИЯ (ЭНКОДЕР) Плата управления не снабжена интерфейсом датчика положения, требуется дополнительная плата расширения. Плата расширения поддерживают инкрементный датчик положения АBZ, инкрементный датчик положения UVW и резольвер. В зависимости от способа подключения датчика можно реализовать высокопроизводительное векторное управление с обратной связью, которое используется в случае высоких требований к точности регулирования
ТИП ДВИГАТЕЛЯ Асинхронный двигатель и синхронный двигатель
ОХЛАЖДЕНИЕ Воздушное охлаждение
