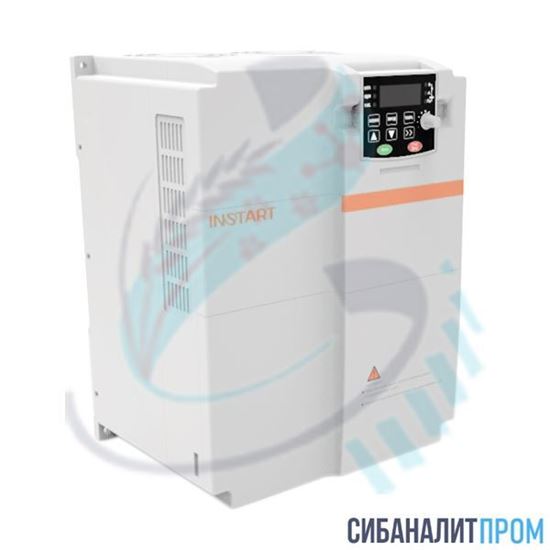

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ MCI-G18.5/Р22-4B

Общепром. режим (G): Мощность: 18.5 кВт Ток: 37 А Насосный режим (P): Мощность: 22 кВт Ток: 45 А Напряжение: 3 ~ 380В ± 15% 50/60Гц Размеры (ш.хв.хг.; мм): 260x340x223 Вес (нетто): 10 кг
0,00 ₽
Оставить заявку

Преобразователь частоты INSTART серии МCI — специально разработаны для большого количества стандартных применений в малых мощностях. Преобразователи частоты серии MCI предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0.4 до 22 кВт и имеют все функциональные возможности современного преобразователя частоты общего назначения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ MCI

МОДЕЛЬ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫСООТВЕТСТВУЮЩИЙ ДВИГАТЕЛЬ (КВТ)НОМИНАЛЬНЫЙ ТОК НА ВЫХОДЕ (А)ТОРМОЗНОЙ МОДУЛЬ
GPGP
1 ~ 220В ± 15% 50/60Гц
MCI-G0.4-2B 0,4   2   Встроен
MCI-G0.75-2B 0,75   4
MCI-G1.5-2B 1,5   7
MCI-G2.2-2B 2,2   10 2,2
3 ~ 3800В ± 15% 50/60Гц
MCI-G0.75-4B 0,75   2,3   Встроен
MCI-G1.5-4B 1,5   3,7
MCI-G2.2-4B 2,2   5,1
MCI-G4.0-4B 4,0   8,8
MCI-G5.5/Р7.5-4B 5,5 7,5 13 17
MCI-G7.5/Р11-4B 7,5 11 17 25
MCI-G11/Р15-4BF 11 15 25 32
MCI-G15/Р18.5-4BF 15 18,5 32 37
MCI-G18.5/Р22-4B 18,5 22 37 45
MCI-G18.5/Р22-4 18,5 22 37 45 Не встроен
MCI-G22-4B 22   45   Встроен
MCI-G22-4 22 0 45   Не встроен



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ MCI

 КОМПОНЕНТХАРАКТЕРИСТИКА
УПРАВЛЕНИЕ Режим управления Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC)
Выходная частота 0-3200 Гц
Разрешение по частоте Цифровое значение 0.02% Аналоговое значение 0.1%
Кривая напряжения/частоты (V/F) Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F)
Перегрузочная способность Режим G: 60 с при 150% ном.тока; 3 с при 180% ном.тока Режим P: 60 с при 120% ном.тока; 3 с при 150% ном.тока
Пусковой момент Режим G: 0.5 Гц / 150% (SVC) Режим P: 0.5 Гц / 100%
Диапазон регулировки скорости 1:100 (SVC)
Точность постоянной скорости ± 0.5% (SVC)
Точность управления моментом ± 5%
Компенсация момента Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента
Режим управления Клеммы управления, RS 485 (MODBUS), панель управления
Питание цепей управления P24B без токоограничивающей защиты
Входы управления 5-канальный разъем цифрового входного сигнала (DI1~DI6), клемму DI6 которого можно использовать в качестве входа для высокоскоростного импульсного входного сигнала. Возможно использовать только встроенный источник питания 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход сигнала напряжения (0~10В) или токового сигнала (0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала
Выходы управления 1-канальный разъем аналогового выходного сигнала (FM1), который можно использовать не только как выход сигнала напряжения (0 ~ 10 В), но и как выход токового сигнала (0 ~ 20 мА) 1-канальный релейный выход (T1), не более 30В пост.тока/3A и не более 250В перем.тока/3A
ИНДИКАЦИЯ Информация о работе Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой strel
Информация об ошибках Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки
ЗАЩИТА Защита преобразователя частоты Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз.
Аварийная сигнализация преобразователя частоты Защита блокировкой, аварийный сигнал перегрузки
Кратковременное пропадания питания Менее 15 мс: Непрерывная работа Более 15 мс: Допускается автоматический перезапуск
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ Температура окружающего воздуха -10°C~±40°C (в диапазоне от +40 до +50 — понижение эксплуатационных характеристик 1,5% на каждый градус)
Температура хранения -20°C~±65°C
Влажность воздуха не более 90% отн.вл. (без конденсата)
Высота / вибрация Ниже 1000 м, менее 5,9 м/с2 (=0.6g)
Место установки Без агрессивных и горючих газов, пыли и прочих загрязнений
ОХЛАЖДЕНИЕ Воздушное охлаждение
ОБМЕН ДАННЫМИ Поддержка стандартного протокола MODBUS RTU)
ТИП ДВИГАТЕЛЯ Асинхронный электродвигатель
ФУНКЦИИ Источник задания частоты 14 типов основных источников частоты и 14 типов вспомогательных источников. Применяются различные режимы переключения. Используются разнообразные источники входного сигнала: потенциометр панели управления, внешний аналоговый сигнал, цифровой опорный сигнал, импульсный опорный сигнал, команды дискретных входов, ПЛК, сигнал шины управления, результаты арифметических вычислений и прочее
Источник задания момента 14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее
Алгоритм разгона и торможения 4 линейных режима (выбор с помощью дискретных входов), S-кривая 1 и S-кривая 2
Аварийный останов Мгновенное прерывание силовой выходной цепи преобразователя частоты
Многоступенчатая скорость Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления
Функция упрощенного ПЛК Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и сокращения скорости и время функционирования могут задаваться отдельно
Управление толчковым режимом (JOG) Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или непреимущественный толчковый режим в рабочем состоянии
Контроль скорости вращения Преобразователь частоты начинает работу с контроля скорости нагрузки
Контроль фиксированной длинны фиксированного расстояния Функция контроля постоянной длины и постоянного расстояния реализована при помощи импульсного входного сигнала
Контроль расчетов Функция счетчика реализована при помощи импульсного входного сигнала
Функция управления частотой колебаний Применяется в оборудовании намотки текстильной нити
Встроенное ПИД-регулирование Может осуществлять процесс управления системой замкнутого контура
Функция автоматического регулятора напряжения (АVR) Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети
Торможение постоянным током Быстрое и равномерное торможение
Компенсация проскальзывания Компенсация отклонения скорости, вызванного повышением нагрузки
Скачкообразная перестройка частоты Предотвращение возникновения механического резонанса нагрузки
Контроль времени работы Функция автоматической остановки преобразователя частоты при достижении заданного времени
Встроенное виртуальное реле задержки времени Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов
Встроенные таймеры 2 встроенных таймера получают входной сигнал настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации
Встроенный модуль вычислений 4-контурный модуль вычислений, выполняющий простое сложение, вычитание,умножение, деление, определение значений и интегральные операции
