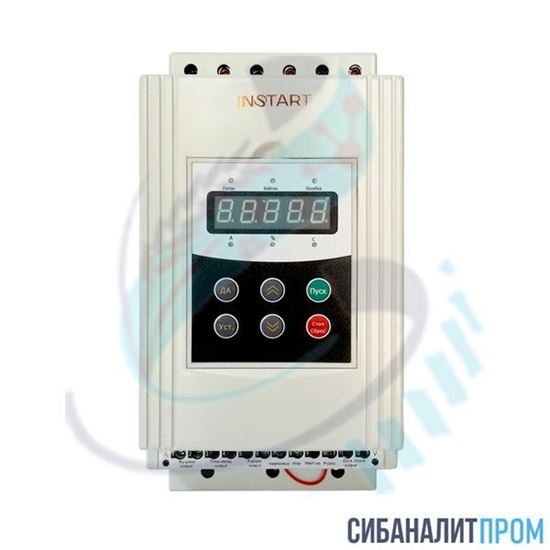

УСТРОЙСТВО ПЛАВНОГО ПУСКА SSI-37/75-04

SSI-37/75-04 входит в стандартную серию общего применения со встроенным обводным контактором. Подходят в случае если подключается к двигателю напрямую. Встроенный контактор обеспечивает более компактные размеры.
0,00 ₽
Оставить заявку

Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.

Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно — параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя.

Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

SSI-37/75-04

Общепром. режим (G)

Мощность 37 кВт
Ток 75 А
Напряжение  3 ~ 380В ± 15% 50/60Гц
Размеры (ш.хв.хг.; мм) 146x270x160
Вес (нетто) 5 кг
Вес (брутто) 6 кг



КОМПОНЕНТХАРАКТЕРИСТИКА
Напряжение питания и диапазон мощностей 380+-10%, 3 фазы, 5,5 кВт — 600 кВт
Частота электропитания 50/60 Гц
Применяемые электродвигатели трехфазные асинхронные с короткозамкнутым ротором
Частота пусков не более 20 раз в час
Пусковое напряжение 30-70%
Ограничение пускового тока 50-500%
Время пуска 2-60 с
Время останова 0- 60 с
Максимальные рабочий ток 50 — 200 %
Режимы пуска режим ограничения тока, режим рампы по напряжению, запуск рывком в режиме ограничения тока, запуск рывком в режиме рампы по напряжению, режим рампы по току, режим двойного контура регулирования с ограничением тока напряжения
Режимы останова режим плавного останова, режим свободного останова
Наличие шунтирующего контактора отсутствует (необходимо использовать внешний контактор)
Релейные выходы программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором
Входы управления пуск, стоп, аварийный стоп
Аналоговый выход 4…20 мА, мониторинг действующего тока двигателя
Обмен данными поддержка стандартного протокола MODBUS RTU
Функции защиты защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения
Степень защиты IP20: модели от 5.5 кВт до 75 кВт
IP00: модели от 90 кВт до 600 кВт
Внешние условия размещении на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+50 0С, влажность воздуха —  не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозийно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G
Система охлаждения естественное охлаждение воздухом
