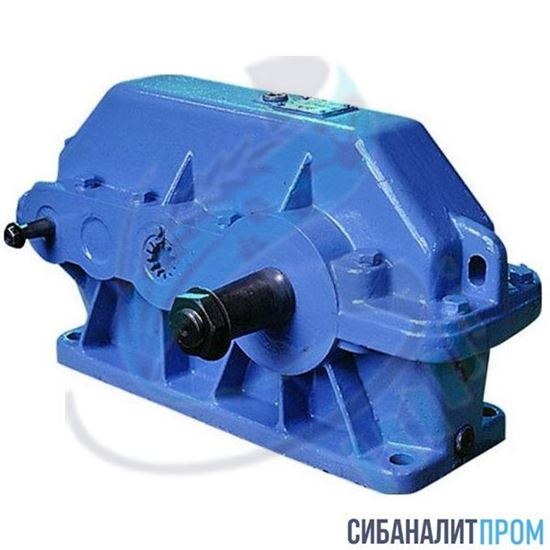

Редуктор цилиндрический Ц3У-250/1Ц3У-250

Описание трехступенчатого цилиндрического редуктора Ц3У-250 (1Ц3У-250)

Используются в таких отраслях, как: химическая, горнорудная и металлургическая. Повышению долговечности редукторов способствовало  применение поверхностного упрочнения рабочих профилей зубьев зубчатых колес, так же важным условием долговечности и надежной работы редуктора является правильный выбор и установка подшипников качения.

Пример условного обозначения Ц3У-250 для оформления заявки:

Редуктор 1Ц3У-250-31,5-12-КК-У2, где

• 1Ц3У - говорит о том, что заказываемый редуктор имеет цилиндрический трехступенчатый тип;
• 250 - межосевое расстояние для тихоходной ступени выбранного редуктора, которое измеряется в мм;
• 31,5 - номинальное передаточное число для редуктора;
• 12 - вариантом его сборки;
• КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
• У2 - климатическое исполнение и категория размещения.

Условия применения редуктора Ц3У-250:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Приемо-сдаточные испытания редуктора Ц3У-250:

Окончательная операция в технологическом цикле изготовления редуктора Ц3У, проводится ОТК на специально оборудованном стенде. Стенд оборудован устройством для заправки редукторов маслом и сбора сливаемого масла, нагружающим устройством и приборами измерения шума и частоты вращения валов. Приемо-сдаточным испытаниям подвергают каждый редуктор.

Испытуемый редуктор устанавливают на стенде, заполняют маслом (количество и марка указаны в паспорте).

Редуктор испытывают без нагрузки и под нагрузкой. Время проведения испытаний и величина нагрузки составляет 2-3 минуты (вращение в одну и в другую сторону), под нагрузкой – 15-30 мин с параллельным контролем следующих параметров:

- крутящий момент;

- консольную нагрузку на выходных валах;

- температуру масла;

- уровень шума;

- работоспособность при кратковременных двукратных перегрузках;

- температуру корпуса;

- устойчивость к воздействию климатических факторов.

Технические характеристики редуктора Ц3У-250/1Ц3У-250

Варианты сборки Ц3У-250:

Исполнения и размеры входного и выходного вала Ц3У-250:

Конус
Вал	d	d1	d2	d3	l	l1	b	t
Быстроход (входной)	35	32,1	М20х1,5	50	80	58	6	54,4
Тихоход (выходоной)	90	83,5	М64х4,0	130	170	130	22	88,5

Цилиндр
Вал	l	d	t	b
Быстроход (входной)	42	22	24,5	6
Тихоход (выходоной)	105	65	69	18

Перед вводом в эксплуатацию редуктор Ц3У-250 необходимо заправить маслом.

Детали наших редукторов изготовлены с условием пониженной шероховатости. Шероховатость поверхности деталей влияет на их эксплуатационную надежность и износостойкость, которая зависит от многих факторов, в том числе от высоты и формы микронеровностей. Шероховатость имеет большое значение для работы зубчатых передач, так как при контакте зубьев происходит скольжение профилей и высокие удельные давления и повышенная температура приводят к разрушение поверхностей. Появляются задиры, заедания и схватывания металлов, сопровождаемые взрывами отдельных кусочков металла. Усталостная прочность деталей машин в значительной степени зависит от шероховатости поверхностей. Отдельные дефекты и неровности на поверхности детали, работающей в условиях циклических и знакопеременных нагрузок, способствуют концентрации напряжений, величина которых может понизить предел выносливость металлов.
