Червячный редуктор NMRV-063: промышленное решение для тяжелых условий эксплуатации
Червячный редуктор NMRV-063 - это мощное и надежное оборудование, разработанное для интенсивной работы в различных отраслях промышленности. С крутящим моментом до 63 Н·м этот редуктор идеально подходит для задач, требующих высокой мощности и долговечности.
Ключевые преимущества:
✔ Повышенная нагрузочная способность (63 Н·м)
✔ Усиленная конструкция червячной пары
✔ Алюминиевый корпус с антикоррозийным покрытием
✔ 12 вариантов передаточных чисел (5-100)
✔ Защита IP55 (доступна версия IP65)
Технические характеристики NMRV-063:
| Параметр | Значение |
|---|
| Тип |
Одноступенчатый червячный |
| Передаточные числа |
5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
| Номинальный момент |
63 Н·м |
| Мощность двигателя |
0.25-3.0 кВт |
| КПД |
65-88% |
| Материал корпуса |
Алюминиевый сплав |
| Защита |
IP55/IP65 |
| Температурный диапазон |
-20°C до +70°C |
Области применения NMRV-63:
-
Горнодобывающее оборудование
-
Металлургические производства
-
Тяжелые конвейерные системы
-
Строительные подъемники
-
Оборудование для переработки отходов
Пример условного обозначения редуктора НМРВ-063:
Редуктор NMRV-063-15-B3-PAM(24/200), где:
- NMRV - тип, выбранного редуктора;
- 063 - его межосевое расстояние в миллиметрах;
- 15 - номинальное передаточное число;
- B3 – монтажное расположение редуктора;
- PAM (24/200) – присоединительные размеры под двигатель Dвала(мм)/Dфланца(мм).

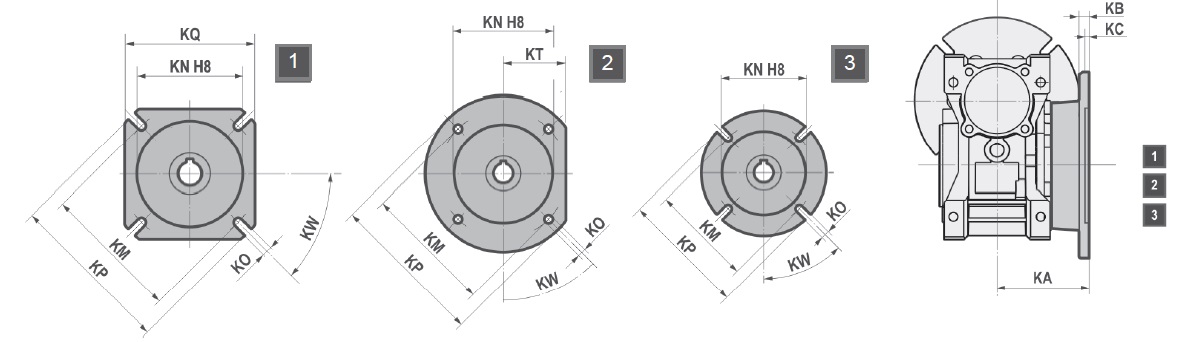

Выходные фланцы редукторной части NMRV-063:
Редуктор доооснащается фланцами типа "FA", "FB", "FC", "FD" и "FE"
 |
| |
KA |
KB |
KC |
KN |
KM |
KO |
KP |
KQ |
KT |
KW |
| FA |
82 |
10 |
6 |
115 |
150 min |
11 (n*4) |
180 |
142 |
- |
45* |
| FB |
112 |
10 |
6 |
115 |
150 min |
11 (n*4) |
180 |
142 |
- |
45* |
| FC |
98 |
10 |
5 |
130 |
165 |
11 (n*4) |
200 |
- |
80 |
45* |
| FD |
107 |
10 |
5 |
130 |
165 |
11 (n*4) |
200 |
- |
- |
45* |
| FE |
80,5 |
16,5 |
5 |
110 |
130 min |
11 (n*4) |
160 |
- |
- |
|
Реактивная тяга для NMRV-063:
| L |
H |
K |
D |
R |
B |
| 150 |
14 |
49 |
10 |
18 |
6 |
Конфигурации NMRV-063 при комплектации с двигателем 1400 об/мин. с указанием сервис-фактора.
| ГОСТ |
IEC |
кВт/6Р |
5 |
7,5 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
| 56А4 |
56С4/63А4
|
0,12 |
х |
|
. |
. |
. |
. |
. |
. |
. |
. |
. |
. |
| 56В4 |
63В4 |
0,18 |
х |
. |
.
|
. |
. |
. |
. |
. |
. |
. |
2,17 |
1,83 |
| 63А4 |
63D4/71A4 |
0,25 |
х |
. |
. |
. |
. |
. |
. |
. |
2,52 |
2,08 |
1,56 |
1,32 |
| 63В4 |
71В4 |
0,37 |
х |
. |
. |
. |
. |
. |
. |
2,08 |
1,70 |
1,41 |
1,05 |
0,89 |
| 71А4 |
71C4/80A4 |
0,55 |
х |
. |
. |
. |
2,36 |
1,80 |
1,89 |
1,40 |
1,15 |
0,95 |
0,71 |
0,60 |
| 71В4 |
80B4 |
0,75 |
х |
. |
. |
2,33 |
1,73 |
1,32 |
1,39 |
1,03 |
0,84 |
0,69 |
0,52 |
0,44 |
| 80А4 |
80D4/90S4 |
1,1 |
х |
2,55 |
2,07 |
1,59 |
1,18 |
0,90 |
0,95 |
0,70 |
0,57 |
0,47 |
|
|
| 80В4 |
90LA4 |
1,5 |
х |
1,87 |
1,52 |
1,17 |
0,87 |
0,66 |
0,69 |
0,51 |
0,42 |
|
|
|
| 90L4 |
90LB4/100LA4 |
2,2 |
х |
1,28 |
1,01 |
0,80 |
0,59 |
0,45 |
0,47 |
|
|
|
|
|
| 100S4 |
100LB4 |
3 |
х |
0,94 |
0,76 |
0,58 |
0,43 |
|
|
|
|
|
|
|
| 100L4 |
100LC4/112MA4 |
4 |
х |
0,70 |
0,57 |
0,44 |
|
|
|
|
|
|
|
|
123 - рекомендуемая конфигурация (гарантия 12 месяцев на редукторную часть).
|
Технические характеристики
|
|
Типоразмер
|
NMRV-063
|
|
Передаточные числа
|
7,5
|
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
|
Масса, кг
|
6,2 (алюминевый корпус)
|
Перед вводом в эксплуатацию редуктор необходимо заправить маслом.
Синтетическое масло предназначено для работы в диапазоне температур от -25 до +50°C. Если требуется эксплуатировать редуктор при более низких температурах (ниже -25 °C), рекомендуется использовать морозостойкое синтетическое масло.
Рекомендуемые марки синтетитеских масел NMRV-063
|
|
30 ч 150
Синтетическое
|
|
T°C ISO VG...
|
(-25)ч (+50) ISO Vg320
|
|
AGIP
|
TELIUM VSF320 |
|
SHELL
|
TIVELA OIL SC320 |
|
ESSO
|
S220 |
|
MOBIL
|
GLYGOYLE 30 |
|
CASTROL
|
ALPHASYN PG320 |
|
BP
|
ENERGOL SG-XP320 |
|
TEBOIL
|
SYPRES 150, 220 |
Количество масла, заливаемого в редуктор NMRV-063, литры
|
Монтажное положение
|
л. |
|
B3
|
0,03 |
|
B8
|
|
B6-B7
|
|
B5
|
|
B6
|
Как выбрать?
-
Определите требуемое передаточное число
-
Рассчитайте необходимый крутящий момент
-
Учтите условия эксплуатации
-
Выберите вариант крепления (фланец B5/B14)
