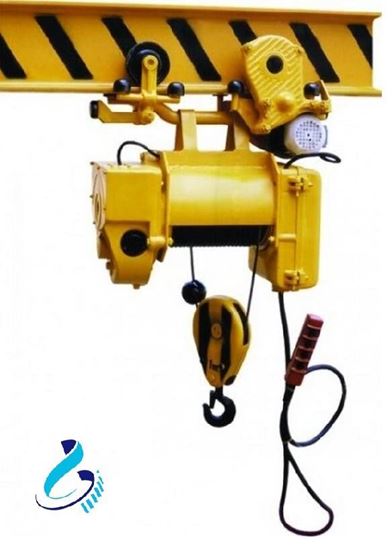

ТЭ 100 (1,0 т) электрическая таль

Универсальное грузоподъемное оборудование для производственных задач средней тяжести

Электрическая таль ТЭ 100 грузоподъемностью 1,0 тонна — это надежное и высокопроизводительное решение для оснащения цехов, складов, строительных площадок и ремонтных участков. Оборудование предназначено для подъема, опускания и горизонтального перемещения грузов по монорельсовому пути, включая криволинейные участки. Таль сочетает в себе проверенную временем конструкцию и возможность интеграции современных систем управления, что делает ее идеальным выбором для оптимизации внутрипроизводственной логистики.

Компания «СибПривод» предлагает электрические тали ТЭ 100 с гарантией качества, подкрепленной нашим собственным производством редукторов. Это означает, что ключевой узел механизма подъема — редуктор — имеет высокую надежность и ремонтопригодность. Мы также готовы оказать квалифицированную помощь в подборе оборудования, включая аналоги вышедших из строя импортных тельферов (SEW, Demag, Bonfiglioli и др.).

Технические характеристики тали ТЭ 100 (грузоподъемность 1 т)

В таблице ниже представлены основные параметры тали. Пожалуйста, учитывайте, что точные характеристики зависят от выбранной модели, высоты подъема и дополнительных опций.

* - уточняйте при заказе.

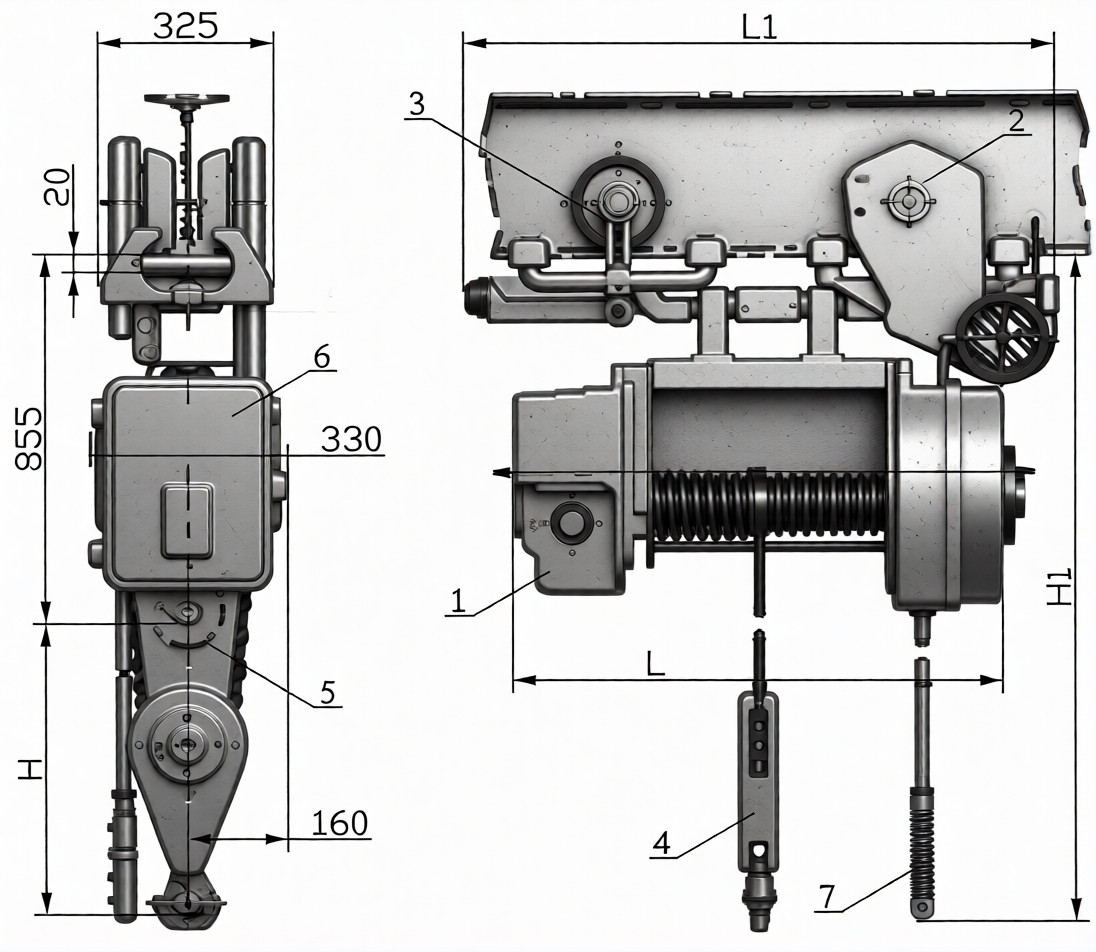

Габаритные размеры и масса для различных исполнений

Выбор конкретной модификации определяется требуемой высотой подъема и допустимым радиусом закругления пути.



Исполнение	Высота подъема H, м	Габарит H1, м	Длина L, мм	Длина L1, мм	Мин. радиус поворота, м	Масса тали, кг
ТЭ 100-511	6	5,9	635	693	1,0	186
ТЭ 100-521	12	11,9	725	908	1,0	194
ТЭ 100-531	18	17,9	915	1123	1,5	210
ТЭ 100-541	24	23,9	1220	1180	2,5	273
ТЭ 100-551	30	29,9	1460	1400	2,5	302

Конструкция и надежность: взгляд производителя редукторов

Надежность тали ТЭ 100 определяется качеством ее основных узлов. Как производители редукторов, мы уделяем особое внимание этим компонентам.

1. Механизм подъема: силовая основа

   • Крановый электродвигатель: Специализированный асинхронный двигатель с высоким пусковым моментом и классом изоляции F, рассчитанный на интенсивную работу в циклическом режиме S3.

   • Червячный редуктор (1:16): Обеспечивает высокую плавность хода, низкий уровень шума и эффект самоторможения, что повышает безопасность. Наличие собственного производства позволяет нам гарантировать качество корпусных деталей, червячной пары и подшипниковых узлов, а также оперативно поставлять запчасти.

   • Двухколодочный тормоз: Нормально-замкнутого типа, автоматически срабатывает при отключении питания, обеспечивая надежное удержание груза на любой высоте.

2. Механизм передвижения и ходовая часть

   • Приводная тележка: Оснащена собственным электродвигателем и цилиндрическим редуктором. Колеса имеют закаленные реборды, что обеспечивает устойчивое движение по двутавру и снижает износ.

   • Канатный барабан: Цельнотянутый или сварной, с винтовыми канавками для правильной укладки стального каната диаметром 6-7 мм. Это исключает его перетирание и запутывание.

   • Крюковая подвеска: Нижний блок оснащен поворотным крюком из высокопрочной стали с предохранительным замком, предотвращающим самопроизвольную расстроповку.

Системы безопасности и контроля

Безопасность персонала и сохранность груза — ключевой приоритет. Тали ТЭ 100 оснащаются необходимыми средствами защиты и могут быть доукомплектованы дополнительными системами.

• Концевые выключатели: Механические или электронные (герконовые) устройства, отключающие двигатели при достижении крюковой подвеской крайнего верхнего положения или при подходе тележки к концам монорельса.

• Ограничитель грузоподъемности (опция): Тензометрический датчик, контролирующий массу поднимаемого груза и блокирующий подъем в случае превышения номинальной нагрузки на 10-20%.

• Пониженное напряжение управления: Цепи управления питаются безопасным напряжением 24В, 36В или 42В, что исключает риск поражения электрическим током для оператора при использовании кнопочного поста.

• Аварийная кнопка «Стоп»: На пульте управления (как проводном, так и радио) предусмотрена кнопка для экстренной остановки всех механизмов.

Области применения тали ТЭ 100

Благодаря грузоподъемности 1 тонна и компактности, данная модель широко используется в различных отраслях:

• Машиностроение и металлообработка: для обслуживания станков, перемещения заготовок, оснастки, готовых деталей и узлов.

• Складская логистика: для погрузочно-разгрузочных работ, штабелирования товаров на стеллажах, перемещения грузов по территории склада.

• Автомобилестроение: на конвейерных линиях и в ремонтных зонах для перемещения двигателей, коробок передач, элементов подвески.

• Строительная индустрия: для монтажа технологического оборудования, подачи материалов, обслуживания линий по производству ЖБИ.

• Ремонтные и энергетические службы: для монтажа и демонтажа насосов, электродвигателей, арматуры трубопроводов.

Варианты модернизации и комплектации от «Сибаналитпром»

Мы не просто поставляем готовое оборудование, а предлагаем решения, адаптированные под ваши технологические процессы. Наш опыт в области частотного регулирования позволяет значительно расширить функционал тали.

Доступные опции:

• Системы дистанционного управления:

  • Радиоуправление (пульт ДУ): Промышленный пульт, который позволяет оператору находиться в безопасной зоне, управляя талью с полным обзором груза. Доступны модели с дальностью действия до 100 метров и защитой от помех.

  • Подвесной кнопочный пост: Эргономичный пульт в пылевлагозащищенном исполнении (IP65) с износостойкими кнопками.

• Интеграция частотных преобразователей (ЧПП):
  Установка частотного регулятора на механизмы подъема и передвижения дает ряд критических преимуществ:

  • Плавный пуск и остановка: Полное исключение рывков, снижение раскачивания груза и динамических нагрузок на редуктор, канат и металлоконструкции крана.

  • Точное позиционирование: Возможность работы на пониженных («ползучих») скоростях для ювелирной установки груза.

  • Повышение срока службы: Снижение износа механической части и электрооборудования.

  • Энергоэффективность: Оптимизация потребления электроэнергии.

• Специальные исполнения:

  • Взрывозащищенное: Для эксплуатации в пожароопасных зонах классов В-I, В-II и на химических производствах (с соответствующими маркировками).

  • Климатическое исполнение У1 и ХЛ1: Для работы на открытых площадках при низких температурах (до -60°С) с усиленной антикоррозийной защитой и специальными смазками.

  • Коррозионностойкое: Для пищевой, химической и морской промышленности.

Часто задаваемые вопросы о тали ТЭ 100 (FAQ)

Вопрос: Какие двутавровые балки подходят для монтажа тали ТЭ 100?
Ответ: Для монтажа тали ТЭ 100 необходимы стальные горячекатаные двутавры колонного типа по ГОСТ 19425-74 (или аналоги) с номерами профиля от 24М до 36М. Выбор конкретного номера зависит от размера ходовых колес вашей тали и несущей способности пути (рассчитывается с учетом веса тали и груза). Важно обеспечить прямолинейность пути с допуском не более ±2 мм на 1 погонный метр.

Вопрос: Можно ли использовать таль ТЭ 100 для работы на открытом воздухе?
Ответ: Стандартное исполнение (У3) рассчитано на работу в закрытых помещениях или под навесом при температуре от -20°С до +40°С. Для эксплуатации вне помещений необходимо заказывать таль в климатическом исполнении У1 (умеренный климат, до -40°С) или ХЛ1 (холодный климат, до -60°С), которые имеют усиленную изоляцию, специальные кабели и низкотемпературные смазки.

Вопрос: В чем преимущество двухскоростного исполнения тали?
Ответ: Двухскоростной режим (например, 8/2 м/мин) позволяет выполнять две основные операции: быстрый подъем/опускание порожнего крюка или легкого груза (для производительности) и медленную, точную посадку груза (для безопасности и технологичности). Это существенно упрощает монтажные и сборочные работы.

Вопрос: Насколько сложно интегрировать таль в существующую систему автоматизации цеха?
Ответ: Электрическая таль ТЭ 100 может быть легко интегрирована в АСУ ТП предприятия. Мы можем оснастить ее необходимыми датчиками (положения, веса), интерфейсными модулями (Profibus, Modbus) и программируемыми контроллерами для дистанционного мониторинга и управления с центрального пульта. Обратитесь к нашим инженерам для проработки технического задания.

Как заказать таль ТЭ 100 в компании «Сибаналитпром»

Приобретение электрической тали ТЭ 100 в «СибПривод» — это получение готового, надежного решения с полным циклом технической поддержки.

Этапы сотрудничества:

1. Консультация и сбор данных: Вы оставляете заявку. Наши специалисты уточняют необходимые параметры: требуемая высота подъема, режим работы, необходимость в опциях (ЧПП, радиоуправление, спецпокрытие).

2. Расчет и коммерческое предложение: Мы подбираем оптимальную комплектацию, рассчитываем стоимость и готовим детализированное коммерческое предложение с учетом гибких условий оплаты (включая отсрочку платежа для постоянных клиентов).

3. Подтверждение заказа: Вы согласовываете КП, мы заключаем договор.

4. Поставка и сервис: Мы организуем доставку оборудования в любой регион РФ и страны Таможенного союза. Обеспечиваем гарантийное и постгарантийное обслуживание, консультации по монтажу.

Свяжитесь с нами сегодня, чтобы получить профессиональную консультацию и точный расчет стоимости тали ТЭ 100 для вашего производства!

• По телефону в Новосибирске

• Через форму обратной связи

• По электронной почте

Обращаем ваше внимание: Производитель оставляет за собой право изменять технические характеристики, комплектацию и внешний вид изделия без предварительного уведомления. Пожалуйста, уточняйте актуальную информацию на момент заказа. Информация на данной странице не является публичной офертой.
