Мощное и надежное решение для производственных задач средней тяжести

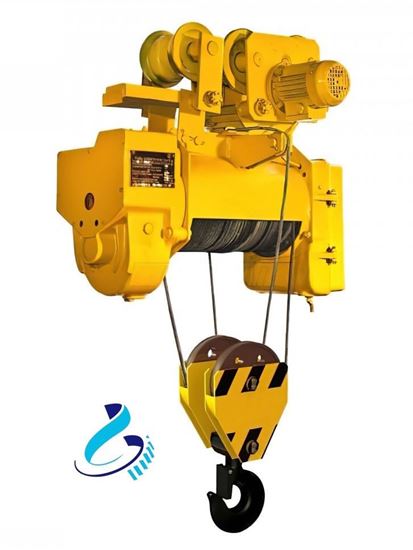

Электрическая таль ТЭ 200 грузоподъемностью 2,0 тонны — это высокопроизводительное грузоподъемное оборудование, предназначенное для интенсивной эксплуатации на промышленных предприятиях, строительных площадках, складских комплексах и в логистических центрах. Механизм обеспечивает подъем, опускание и горизонтальное перемещение грузов по монорельсовым путям, включая криволинейные участки, и отличается высокой надежностью, ремонтопригодностью и энергоэффективностью.

Компания «СибПривод» предлагает электрические тали ТЭ 200, усиливая их ключевое преимущество — качество привода. Являясь производителем червячных и цилиндрических редукторов, мы гарантируем надежность и долговечность этого важнейшего узла. Наши специалисты также помогут модернизировать таль с помощью частотных преобразователей и систем радиоуправления, адаптировав оборудование под ваши уникальные технологические задачи.

Технические характеристики тали ТЭ 200 (грузоподъемность 2 т)

В таблице ниже собраны основные параметры. Обратите внимание, что точные значения зависят от исполнения, высоты подъема и выбранных опций.

* - уточняйте при заказе, зависит от комплектации.

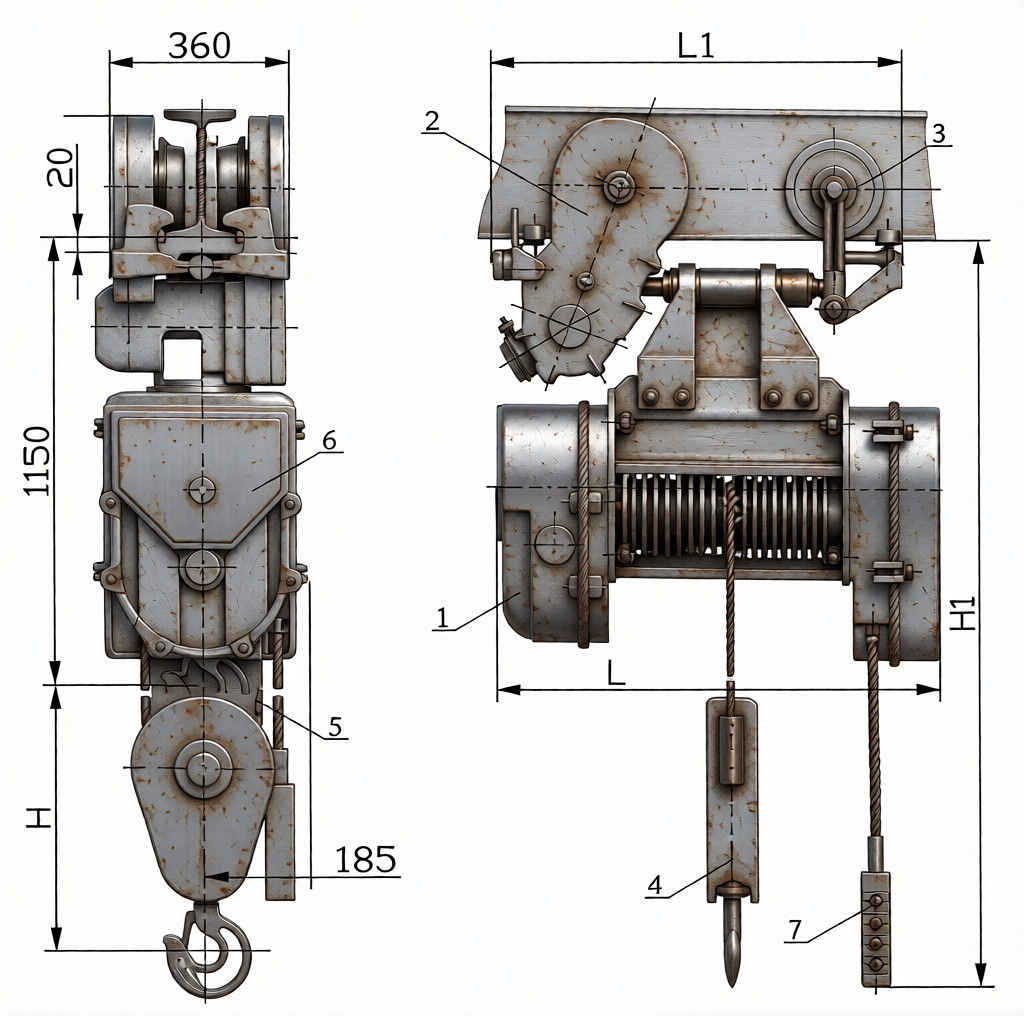

Габаритные размеры и масса для различных исполнений

Выбор конкретной модификации определяется необходимой высотой подъема и допустимым радиусом закругления пути.



Исполнение	Высота подъема H, м	Габарит H1, м	Длина L, мм	Длина L1, мм	Мин. радиус поворота, м	Масса тали, кг
ТЭ 200-511	6	5,9	705	720	1,0	320
ТЭ 200-521	12	11,9	945	960	1,0	357
ТЭ 200-531	18	17,9	1185	1200	1,5	396
ТЭ 200-541	24	23,9	1445	1655	1,5	575
ТЭ 200-551	30	29,9	1685	1895	3,0	625

Конструкция и надежность: собственное производство редукторов

Таль ТЭ 200 спроектирована для работы в режиме высокой интенсивности. Каждый ее узел отличается продуманной инженерной школой и запасом прочности.

1. Механизм подъема: сердце тали

   • Крановый электродвигатель: Специализированный асинхронный двигатель с фланцевым исполнением, повышенным пусковым моментом и классом изоляции F. Предназначен для работы в повторно-кратковременном режиме S3 с ПВ 25%.

   • Червячный редуктор (1:16): Является ключевым звеном, передающим крутящий момент на барабан. Преимущество «Сибаналитпром»: Наше собственное производство редукторов позволяет нам гарантировать высочайшее качество червячной пары (бронзовый венец червячного колеса, закаленный и шлифованный червяк), герметичность корпуса и точность сборки. Это напрямую влияет на ресурс тали, ее КПД и уровень шума.

   • Тормозная система: Двухколодочный тормоз нормально-замкнутого типа, установленный на быстроходном валу редуктора. Обеспечивает автоматическое удержание груза при отключении питания и регулируется на требуемый тормозной момент.

2. Механизм передвижения и ходовая часть

   • Приводная тележка: Имеет собственный электропривод. Колеса тележки с цилиндрическими или коническими ребордами из износостойкой стали адаптированы для перемещения по полкам двутавров №24М-36М. Для точного хода и предотвращения перекосов предусмотрены направляющие ролики.

   • Канатный барабан: Изготавливается из стальной трубы или отливки. На его поверхности нарезаны винтовые канавки, обеспечивающие правильную укладку стального каната диаметром 9-11 мм (класс прочности 1770 Н/мм² и выше) в несколько слоев.

   • Крюковая подвеска: Нижний блок оснащен крюком, выполненным по ГОСТ 6628-73, с предохранительным замком, исключающим самопроизвольную расстроповку. Подвеска имеет упорные подшипники, позволяющие грузу свободно вращаться.

Системы безопасности и контроля

Тали ТЭ 200 оснащаются всем необходимым для безопасной эксплуатации и могут быть дооснащены современными электронными системами.

• Концевые выключатели: Механические или бесконтактные (герконовые) устройства, отключающие двигатели при достижении крюковой подвеской крайнего верхнего положения или при подходе тележки к тупиковым упорам на монорельсе.

• Ограничитель грузоподъемности (опция): Тензометрический датчик, встраиваемый в крюковую подвеску. При превышении номинальной нагрузки (обычно на 10-25%) подает сигнал и блокирует подъем, защищая механизмы от поломки, а персонал — от падения груза.

• Аварийная кнопка «Стоп»: Красный грибковый выключатель на пульте управления для экстренной остановки всех механизмов в нештатной ситуации.

• Пониженное напряжение управления: Питание цепей управления (42В или 24В) гарантирует безопасность оператора при работе с кнопочным постом.

• Защита от перекоса (в составе крана): При работе тали в составе мостового крана могут устанавливаться датчики, отключающие приводы при перекосе моста.

Области применения тали ТЭ 200

Грузоподъемность 2 тонны открывает широкие возможности для использования оборудования в самых разных отраслях:

• Машиностроение и металлообработка: Транспортировка крупных заготовок, оснастки, готовых узлов и агрегатов, обслуживание тяжелых станков.

• Логистика и складское хозяйство: Погрузочно-разгрузочные работы, перемещение и штабелирование грузов в таре, на поддонах, работа с негабаритными грузами.

• Строительная индустрия: Монтаж технологического оборудования, подача арматуры, опалубки, строительных материалов, обслуживание заводов ЖБИ.

• Автомобилестроение и ремонт: Перемещение двигателей, коробок передач, мостов и других тяжелых агрегатов на сборочных конвейерах и в ремонтных зонах.

• Энергетика и ЖКХ: Монтаж и демонтаж насосов, электродвигателей, запорной арматуры, трансформаторов.

Варианты модернизации и комплектации от «Сибаналитпром»

Мы не просто поставляем серийное оборудование, а предлагаем инженерные решения, повышающие его эффективность и безопасность.

Доступные опции:

• Системы управления:

  • Радиоуправление: Промышленный пульт дистанционного управления. Позволяет оператору находиться в безопасной зоне с наилучшим обзором груза, управляя талью с расстояния до 100 метров. Доступны односторонние и двусторонние пульты с защитой от помех.

  • Подвесной кнопочный пост: Эргономичный пульт в пылевлагозащищенном корпусе (IP65) с износостойкими кнопками и аварийной остановкой.

• Интеграция частотных преобразователей (ЧПП):
  Установка частотного регулятора — это наиболее эффективный способ модернизации тали. Как специалисты в области электропривода, мы рекомендуем эту опцию для решения следующих задач:

  • Плавный пуск и торможение: Полное исключение рывков и раскачивания груза, что критично для точного позиционирования и безопасности.

  • Регулировка скорости: Возможность бесступенчатого изменения скорости подъема и передвижения для разных типов операций (быстрое перемещение порожнего крюка и «ползучая» скорость для монтажа).

  • Снижение износа: Уменьшение механических нагрузок на редуктор, канат и металлоконструкции, что значительно продлевает срок службы оборудования.

  • Энергосбережение: Оптимизация потребления электроэнергии.

• Специальные исполнения:

  • Взрывозащищенное исполнение: С маркировкой взрывозащиты для работы в пожароопасных зонах и на химических, нефтегазовых производствах.

  • Климатическое исполнение У1 и ХЛ1: Для эксплуатации на открытых площадках при экстремально низких температурах (до -60°С) с усиленной антикоррозийной защитой, термостойкими кабелями и специальными смазками.

  • Коррозионностойкое покрытие: Специальная окраска и обработка для работы в агрессивных средах пищевой и химической промышленности.

Часто задаваемые вопросы о тали ТЭ 200 (FAQ)

Вопрос: Каков ресурс работы червячного редуктора на тали ТЭ 200?
Ответ: Ресурс работы редуктора напрямую зависит от режима эксплуатации и своевременности обслуживания (замена масла). При работе в режиме 3М и соблюдении регламента производителя, срок службы редуктора до капитального ремонта составляет не менее 5-7 лет. Наличие собственного производства редукторов в «СибПривод» позволяет нам оперативно поставлять запасные части (червячные пары, подшипники, манжеты) и производить качественный ремонт.

Вопрос: Какие требования к монорельсовому пути для тали ТЭ 200?
Ответ: Таль ТЭ 200 рассчитана на перемещение по двутавровым балкам колонного типа по ГОСТ 19425-74 (или аналогичным) с номерами профиля от 24М до 36М. Путь должен быть спроектирован с учетом нагрузки от веса тали и груза (коэффициент запаса прочности не менее 2.5). Допуск на прямолинейность пути — не более ±2 мм на 1 погонный метр. Рекомендуется также устанавливать тупиковые упоры и токоподводящие шины (троллеи) или кабельные тележки.

Вопрос: Можно ли использовать таль ТЭ 200 на открытом воздухе?
Ответ: Стандартное исполнение (У3) предназначено для работы в закрытых помещениях при температурах от -20°С до +40°С. Для эксплуатации вне помещений необходимо заказывать таль в климатическом исполнении У1 (умеренный климат, до -40°С) или ХЛ1 (холодный климат, до -60°С). В таком исполнении применяются специальные сорта масла для редуктора, морозостойкие кабели и материалы, а также усиленная защита электрооборудования.

Вопрос: В чем преимущество двухскоростного исполнения перед односкоростным?
Ответ: Двухскоростной режим (например, 8/2 м/мин) дает два основных преимущества:

1. Производительность: Высокая скорость используется для быстрого перемещения порожнего крюка или легких грузов.

2. Технологичность: Низкая («ползучая») скорость необходима для точной установки груза в заданную позицию, выполнения монтажных и сборочных операций, а также для безопасной посадки груза.

Вопрос: Можно ли интегрировать таль в автоматизированную систему управления цехом?
Ответ: Да, это возможно. Таль ТЭ 200 может быть дооснащена датчиками положения (энкодеры), веса (тензодатчики) и интерфейсными модулями (например, Modbus RTU/TCP, Profibus). Это позволяет подключать ее к программируемым логическим контроллерам (ПЛК) и SCADA-системам для централизованного контроля и автоматизации грузопотоков. Наши инженеры готовы разработать такое решение под ваши задачи.

Как заказать таль ТЭ 200 в компании «Сибаналитпром»

Обращаясь в «Сибаналитпром», вы получаете не просто оборудование, а комплексное решение с технической поддержкой на всех этапах.

Этапы сотрудничества:

1. Консультация и технический аудит: Вы оставляете заявку. Наши специалисты уточняют все необходимые параметры: режим работы, высота подъема, тип монорельса, необходимость в опциях (ЧПП, радиоуправление, спецпокрытие). При необходимости можем провести аудит вашего кранового хозяйства.

2. Подготовка коммерческого предложения: Мы подбираем оптимальную комплектацию, рассчитываем стоимость и формируем детализированное КП с учетом гибких условий оплаты (включая отсрочку платежа для постоянных клиентов).

3. Заключение договора и производство: Вы согласовываете предложение, мы заключаем договор и размещаем заказ на производстве. Контролируем все этапы изготовления.

4. Доставка и сервис: Организуем доставку в любой регион РФ и страны Таможенного союза. Обеспечиваем гарантийное и постгарантийное обслуживание, консультации по монтажу и пусконаладке.
