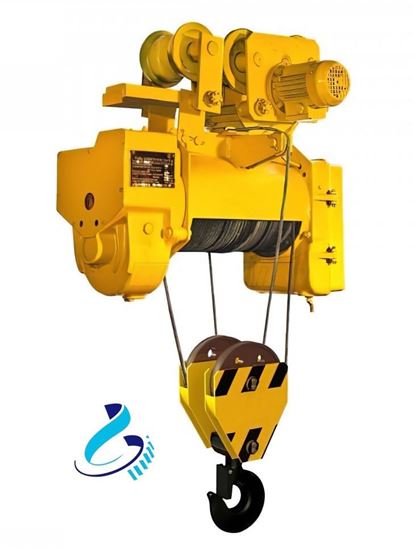

Таль электрическая канатная передвижная ТЭ 320 (3,2 т) | «Сибаналитпром»

Мощное грузоподъемное оборудование для интенсивной эксплуатации

Электрическая таль ТЭ 320 грузоподъемностью 3,2 тонны — это высокопроизводительное промышленное оборудование, разработанное для решения сложных задач внутрицеховой логистики, строительно-монтажных работ и складской переработки грузов. Механизм обеспечивает надежный подъем, опускание и горизонтальное перемещение грузов по монорельсовым путям, включая криволинейные участки, и отличается повышенным ресурсом, ремонтопригодностью и адаптивностью к различным условиям эксплуатации.

Компания «СибПривод» предлагает электрические тали ТЭ 320, усиливая их ключевое преимущество — качество привода. Являясь производителем червячных и цилиндрических редукторов, мы гарантируем надежность и долговечность этого важнейшего узла. Наши специалисты также помогут модернизировать таль с помощью частотных преобразователей, систем радиоуправления и весоизмерительной техники, адаптировав оборудование под ваши уникальные технологические задачи и обеспечив его безупречную работу.

Технические характеристики тали ТЭ 320 (грузоподъемность 3,2 т)

В таблице ниже собраны основные параметры. Обратите внимание, что точные значения зависят от исполнения, высоты подъема и выбранных опций. Рекомендуем уточнять их у наших инженеров при оформлении заявки.

* - уточняйте при заказе, зависит от комплектации.

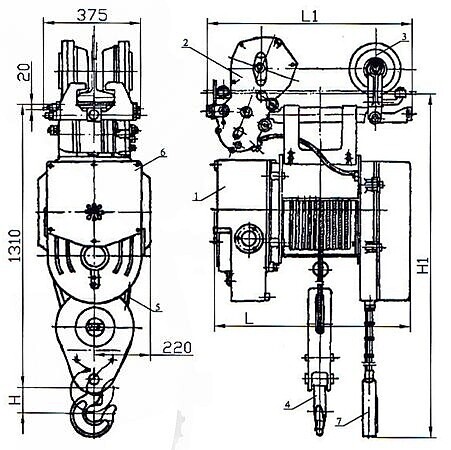

Габаритные размеры и масса для различных исполнений

Выбор конкретной модификации определяется необходимой высотой подъема и допустимым радиусом закругления пути.





Исполнение	Высота подъема H, м	Габарит H1, м	Длина L, мм	Длина L1, мм	Мин. радиус поворота, м	Масса тали, кг
ТЭ 320-511	6	5,9	795	820	1,5	450
ТЭ 320-521	12	11,9	1010	1035	1,5	495
ТЭ 320-531	18	17,9	1225	1250	2,0	540
ТЭ 320-541	24	23,9	1440	1465	2,0	640
ТЭ 320-551	30	29,9	1655	1680	2,5	690

Конструкция и надежность: собственное производство редукторов

Таль ТЭ 320 спроектирована для работы в режиме высокой интенсивности и отличается продуманной инженерной конструкцией, ориентированной на максимальную надежность и безопасность.

1. Механизм подъема: силовая платформа

   • Крановый электродвигатель (типа 4МТМ/4MTH): Специализированный асинхронный двигатель краново-металлургической серии с фланцевым исполнением, повышенным пусковым моментом и классом изоляции F/H. Предназначен для работы в повторно-кратковременном режиме S3 с ПВ 25% и выдерживает большое количество циклов включения.

   • Червячный редуктор (1:16): Является ключевым звеном, передающим крутящий момент на барабан. Преимущество «СибПривод»: Наше собственное производство редукторов позволяет нам гарантировать высочайшее качество червячной пары (бронзовый венец червячного колеса, закаленный и шлифованный червяк), герметичность корпуса и точность сборки. Это напрямую влияет на ресурс тали, ее механический КПД и уровень шума при работе.

   • Колодочный тормоз ТКТ: Двухколодочный тормоз нормально-замкнутого типа, установленный на быстроходном валу редуктора. Обеспечивает надежное автоматическое удержание груза при отключении питания и имеет регулировку тормозного момента.

2. Механизм передвижения и ходовая часть

   • Приводная тележка: Имеет собственный электропривод. Колеса тележки с закаленными ребордами из износостойкой стали адаптированы для перемещения по полкам мощных двутавров №30М-45М. Для точного хода и предотвращения перекосов предусмотрены направляющие ролики.

   • Канатный барабан: Изготавливается из высокопрочной стали. На его поверхности нарезаны винтовые канавки, обеспечивающие правильную многослойную укладку стального каната диаметром 11-13 мм (класс прочности 1570-1770 Н/мм²).

   • Крюковая подвеска: Нижний блок оснащен кованым крюком, выполненным по ГОСТ 6628-73, с предохранительным замком, исключающим самопроизвольную расстроповку. Подвеска имеет упорные подшипники, позволяющие грузу свободно вращаться.

Интегрированные системы безопасности и контроля

Тали ТЭ 320 оснащаются всем необходимым для безопасной эксплуатации и могут быть дооснащены современными электронными системами для прецизионного контроля.

• Концевые выключатели: Механические или бесконтактные (герконовые/индуктивные) устройства, отключающие двигатели при достижении крюковой подвеской крайнего верхнего положения или при подходе тележки к тупиковым упорам на монорельсе.

• Ограничитель грузоподъемности (опция): Тензометрический датчик, встраиваемый в крюковую подвеску. При превышении номинальной нагрузки (обычно на 10-25%) подает световой/звуковой сигнал и блокирует подъем, защищая механизмы от поломки, а персонал — от падения груза.

• Крановые электронные весы (опция): Интеграция весоизмерительной системы с индикацией на пульте позволяет оператору точно контролировать массу груза в процессе подъема, оптимизировать загрузку и вести учет материалов. Диапазон измерения до 5000 кг с точностью ±0.1%.

• Аварийная кнопка «Стоп»: Красный грибковый выключатель на пульте управления для экстренной остановки всех механизмов в нештатной ситуации.

• Пониженное напряжение управления: Питание цепей управления безопасным напряжением (42В или 24В) гарантирует безопасность оператора при работе с кнопочным постом, особенно в условиях повышенной влажности.

Области применения тали ТЭ 320

Грузоподъемность 3,2 тонны открывает широкие возможности для использования оборудования в самых разных отраслях промышленности:

• Тяжелое машиностроение и металлообработка: Транспортировка крупных заготовок, литейных форм, готовых узлов и агрегатов, обслуживание тяжелых станков и испытательных стендов.

• Металлургия: Перемещение проката, слитков, заготовок на складских участках и в производственных пролетах.

• Логистика и складское хозяйство: Погрузочно-разгрузочные работы с тяжеловесными и негабаритными грузами, контейнерами, оборудованием.

• Строительная индустрия и производство ЖБИ: Монтаж технологического оборудования, перемещение арматурных каркасов, опалубки, железобетонных изделий.

• Энергетика и тяжелое машиностроение: Монтаж и демонтаж крупных электродвигателей, насосов, турбин, трансформаторов и другого энергетического оборудования.

Варианты модернизации и комплектации от «Сибаналитпром»

Мы не просто поставляем серийное оборудование, а предлагаем инженерные решения, повышающие его эффективность, безопасность и срок службы.

Доступные опции и инженерные решения:

• Системы дистанционного управления:

  • Промышленное радиоуправление: Многофункциональные пульты ДУ, позволяющие оператору находиться в безопасной зоне с наилучшим обзором груза, управляя талью с расстояния до 150 метров. Доступны модели с защитой от помех и работой в суровых условиях.

  • Подвесной кнопочный пост: Эргономичный пульт в пылевлагозащищенном исполнении (IP65) с износостойкими кнопками и аварийной остановкой.

• Интеграция частотных преобразователей (ЧПП):
  Установка частотного регулятора — это наиболее эффективный способ модернизации тали для решения сложных задач. Как специалисты в области электропривода, мы рекомендуем эту опцию для:

  • Обеспечения плавного пуска и торможения: Полное исключение рывков и раскачивания груза, что критично для точного позиционирования и безопасности ценных грузов.

  • Регулировки скорости: Возможность бесступенчатого изменения скорости подъема и передвижения для разных типов операций (быстрое перемещение порожнего крюка и «ползучая» скорость для ювелирного монтажа).

  • Снижения износа: Уменьшение динамических и механических нагрузок на редуктор, канат, тормоз и металлоконструкции, что значительно продлевает срок службы всего оборудования.

  • Энергосбережения: Оптимизация потребления электроэнергии в зависимости от нагрузки.

• Специальные исполнения для любых условий:

  • Взрывозащищенное исполнение (Ex): С соответствующей маркировкой для работы в пожароопасных зонах и на взрывоопасных производствах (химическая, нефтегазовая, угольная промышленность).

  • Климатическое исполнение У1 и ХЛ1: Для эксплуатации на открытых площадках при экстремально низких температурах (до -60°С) с усиленной антикоррозийной защитой, термостойкими кабелями и специальными низкотемпературными смазками.

  • Тропическое исполнение (Т): Для работы в условиях высокой влажности и температуры.

Часто задаваемые вопросы о тали ТЭ 320 (FAQ)

Вопрос: Чем редуктор собственного производства «Сибаналитпром» лучше для тали ТЭ 320?
Ответ: Мы производим редукторы, которые изначально проектируются с запасом прочности для тяжелых режимов работы. Использование качественных материалов (легированные стали для червяка, специальные бронзы для венца), точная обработка и строгий контроль сборки гарантируют высокий КПД, низкий уровень шума и нагрева. В случае необходимости мы можем оперативно поставить любую запасную часть (червячную пару, подшипники, манжеты) для быстрого ремонта.

Вопрос: Каковы требования к монорельсовому пути для тали ТЭ 320?
Ответ: Таль ТЭ 320 рассчитана на перемещение по двутавровым балкам колонного типа по ГОСТ 19425-74 с номерами профиля от 30М до 45М. Путь должен быть спроектирован с учетом суммарной нагрузки от веса тали и груза с коэффициентом запаса прочности не менее 2.5. Допуск на прямолинейность пути — не более ±2 мм на 1 погонный метр. Обязательна установка тупиковых упоров и системы токоподвода (троллейные шины или кабельный токоподвод).

Вопрос: Какая периодичность технического обслуживания рекомендуется?
Ответ: Регламент ТО включает: ежедневный осмотр перед началом смены (проверка крюка, каната, концевых выключателей), еженедельную проверку состояния тормозов и смазки, ежемесячное обслуживание с проверкой креплений и добавлением смазки, ежегодное техническое освидетельствование аккредитованной организацией согласно правилам Ростехнадзора. Замена масла в редукторе производится каждые 6-12 месяцев в зависимости от интенсивности работы.

Вопрос: Можно ли установить на таль систему взвешивания груза?
Ответ: Да, это одна из самых востребованных опций. Мы можем интегрировать электронные крановые весы непосредственно в крюковую подвеску. Это позволяет точно контролировать массу груза в процессе подъема, исключая перегруз, и вести учет перемещаемых материалов без дополнительных операций.

Вопрос: Возможно ли интегрировать таль ТЭ 320 в автоматизированную систему управления цехом?
Ответ: Да, это возможно. Таль может быть дооснащена датчиками положения (абсолютные или инкрементальные энкодеры), веса и интерфейсными модулями (Modbus RTU/TCP, Profibus DP, Profinet). Это позволяет подключать ее к программируемым логическим контроллерам (ПЛК) и SCADA-системам для централизованного контроля, автоматизации грузопотоков и сбора данных. Наши инженеры готовы разработать такое решение под ваши задачи.

Как заказать таль ТЭ 320 в компании «Сибаналитпром»

Обращаясь в ООО «Сибаналитпром», вы получаете не просто единицу оборудования, а комплексное решение с технической поддержкой на всех этапах — от выбора до пусконаладки и сервиса.

Этапы сотрудничества:

1. Техническая консультация: Вы оставляете заявку. Наши инженеры уточняют все необходимые параметры: режим работы, высота подъема, тип монорельса, необходимость в опциях (ЧПП, радиоуправление, взвешивание, спецпокрытие).

2. Подготовка КП и расчетов: Мы подбираем оптимальную комплектацию, готовим детализированное коммерческое предложение с учетом гибких условий оплаты (включая отсрочку платежа для постоянных клиентов и лизинг).

3. Заключение договора и производство: Вы согласовываете предложение, мы заключаем договор и размещаем заказ на производстве, осуществляя контроль на всех этапах изготовления.

4. Доставка и сервис: Организуем доставку в любой регион РФ и страны Таможенного союза (авто, ЖД, авиа). Обеспечиваем гарантийное и постгарантийное обслуживание, шеф-монтаж и консультации.

Свяжитесь с нами сегодня, чтобы получить надежное грузоподъемное оборудование, усиленное качеством собственного производства и инженерной экспертизой «Сибаналитпром»!

• По телефону в Новосибирске: +7 (383) 304-72-12

• Через форму обратной связи на сайте

• По электронной почте: zakaz@sibprivod.ru

Обращаем ваше внимание: Производитель оставляет за собой право изменять технические характеристики, комплектацию и внешний вид изделия без предварительного уведомления. Актуальную информацию уточняйте у менеджеров при заказе. Данный текст не является публичной офертой.
