Таль электрическая канатная передвижная ТЭ 500 (5,0 т) | «Сибаналитпром»

Мощное грузоподъемное оборудование для тяжелой промышленности

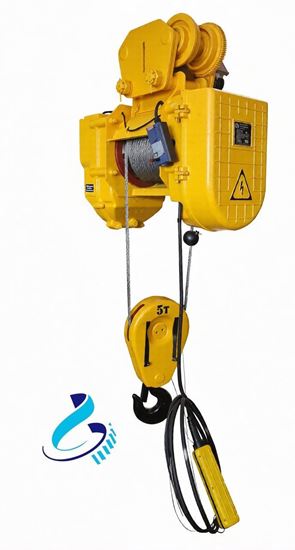

Электрическая таль ТЭ 500 грузоподъемностью 5,0 тонн — это высокопроизводительное промышленное оборудование, предназначенное для решения сложных задач в металлургии, тяжелом машиностроении, строительной индустрии и крупных логистических комплексах. Механизм обеспечивает надежный подъем, опускание и горизонтальное перемещение грузов по монорельсовым путям, включая криволинейные участки, и отличается повышенным ресурсом, ремонтопригодностью и адаптивностью к различным условиям эксплуатации .

Компания «СибПривод» предлагает электрические тали ТЭ 500, усиливая их ключевое преимущество — качество привода. Являясь производителем червячных и цилиндрических редукторов, мы гарантируем надежность и долговечность этого важнейшего узла. Наши специалисты также помогут модернизировать таль с помощью частотных преобразователей, систем радиоуправления и весоизмерительной техники, адаптировав оборудование под ваши уникальные технологические задачи и обеспечив его безупречную работу.

Технические характеристики тали ТЭ 500 (грузоподъемность 5 т)

В таблице ниже собраны основные параметры на основе данных от различных производителей. Обратите внимание, что точные значения могут варьироваться в зависимости от завода-изготовителя, исполнения и высоты подъема. Рекомендуем уточнять их у наших инженеров при оформлении заявки.

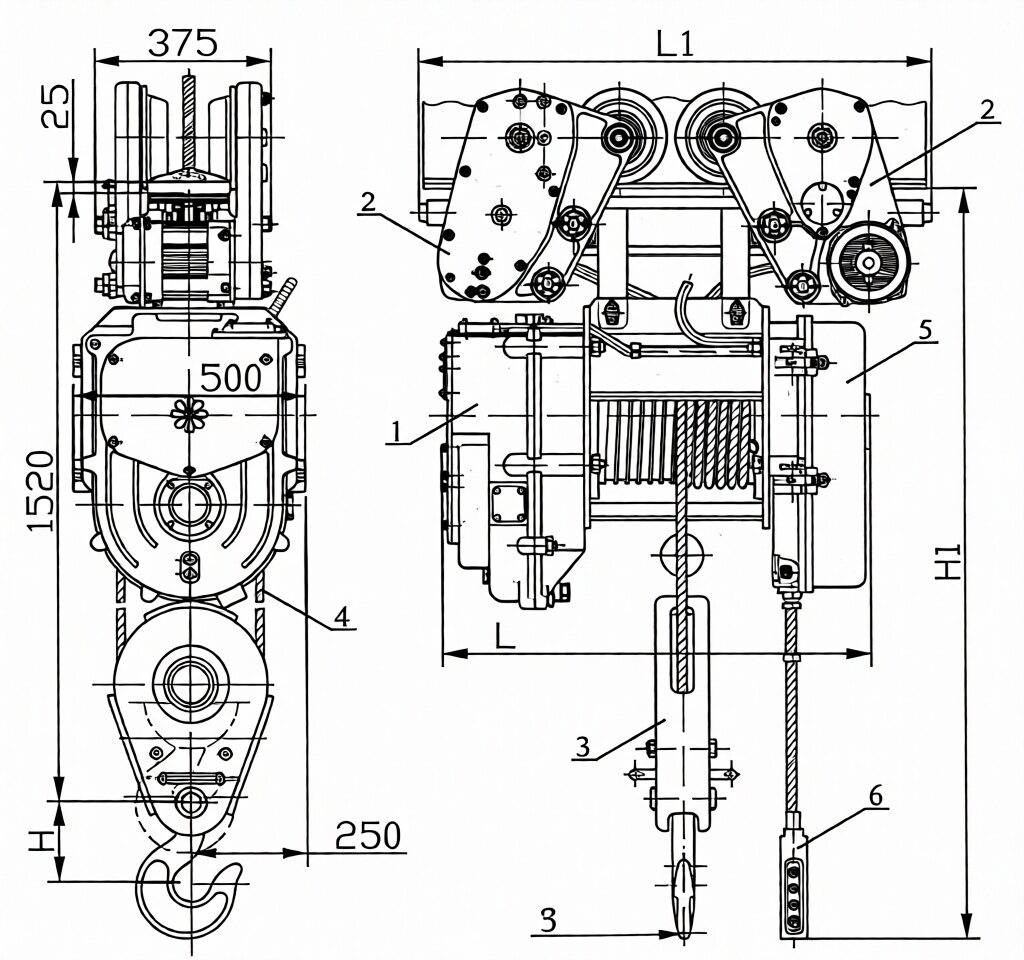

Габаритные размеры и масса для различных исполнений

Выбор конкретной модификации определяется необходимой высотой подъема и допустимым радиусом закругления пути. Ниже приведены усредненные данные для различных исполнений тали ТЭ 500 .





Исполнение	Высота подъема H, м	Длина L, мм	Длина L1, мм	Строит. высота H1, мм	Мин. радиус поворота, м	Масса, кг
ТЭ 500-511	6	1080-1280	700-1058	1120-1300	2,5-3,0	473-560
ТЭ 500-521	12	1250-1665	885-1085	1280-1400	3,0	490-605
ТЭ 500-531	18	1427-2010	1215-1430	1280-1427	3,0-4,0	570-675
ТЭ 500-541	24	1782-2385	1370-1805	1283-2100	4,0-5,0	750-820
ТЭ 500-551	30	2107-2550	1695-2045	1283-2275	5,0	860-1520

Конструкция и надежность: собственное производство редукторов

Таль ТЭ 500 спроектирована для работы в режиме высокой интенсивности и отличается продуманной инженерной конструкцией, ориентированной на максимальную надежность и безопасность .

1. Механизм подъема: силовая платформа

   • Крановый электродвигатель: Специализированный асинхронный двигатель краново-металлургической серии с фланцевым исполнением, повышенным пусковым моментом и классом изоляции F/H. Предназначен для работы в повторно-кратковременном режиме S3 с ПВ 25% (до 120 включений в час) .

   • Червячный редуктор: Является ключевым звеном, передающим крутящий момент на барабан. Преимущество «Сибаналитпром»: Наше собственное производство редукторов позволяет нам гарантировать высочайшее качество червячной пары (бронзовый венец червячного колеса, закаленный и шлифованный червяк), герметичность корпуса и точность сборки. Это напрямую влияет на ресурс тали, ее механический КПД и уровень шума при работе.

   • Тормозная система: Тали оснащаются двумя независимыми тормозами — электромагнитным колодочным и механическим грузоупорным, что обеспечивает высочайшую степень безопасности и надежное удержание груза при отключении питания .

2. Механизм передвижения и ходовая часть

   • Приводная тележка: Имеет собственный электропривод. Колеса тележки с закаленными ребордами из износостойкой стали адаптированы для перемещения по полкам мощных двутавров №30М-45М. Для точного хода и предотвращения перекосов предусмотрены направляющие ролики .

   • Канатный барабан: Изготавливается из высокопрочной стали, оснащен канатоукладчиком для правильной многослойной навивки стального каната диаметром 15 мм .

   • Крюковая подвеска: Нижний блок оснащен кованым крюком с предохранительным замком, исключающим самопроизвольную расстроповку. Подвеска имеет упорные подшипники, позволяющие грузу свободно вращаться.

Интегрированные системы безопасности и контроля

Тали ТЭ 500 оснащаются всем необходимым для безопасной эксплуатации и могут быть дооснащены современными электронными системами для прецизионного контроля .

• Концевые выключатели: Настраиваемые устройства, отключающие двигатели при достижении крюковой подвеской крайнего верхнего положения или при подходе тележки к тупиковым упорам на монорельсе .

• Ограничитель грузоподъемности (опция): Тензометрический датчик, встраиваемый в крюковую подвеску. При превышении номинальной нагрузки (обычно на 10-25%) подает световой/звуковой сигнал и блокирует подъем, защищая механизмы от поломки, а персонал — от падения груза .

• Пониженное напряжение управления: Питание цепей управления безопасным напряжением (24В, 36В или 42В) гарантирует безопасность оператора при работе с кнопочным постом .

• Аварийная кнопка «Стоп»: Красный грибковый выключатель на пульте управления для экстренной остановки всех механизмов в нештатной ситуации.

Области применения тали ТЭ 500

Грузоподъемность 5 тонн открывает широкие возможности для использования оборудования в самых разных отраслях промышленности:

• Тяжелое машиностроение и металлообработка: Транспортировка крупных заготовок, литейных форм, готовых узлов и агрегатов, обслуживание тяжелых станков и испытательных стендов .

• Металлургия: Перемещение проката, слитков, заготовок на складских участках и в производственных пролетах.

• Логистика и складское хозяйство: Погрузочно-разгрузочные работы с тяжеловесными и негабаритными грузами, контейнерами, оборудованием.

• Строительная индустрия и производство ЖБИ: Монтаж технологического оборудования, перемещение арматурных каркасов, опалубки, крупных железобетонных изделий .

• Энергетика: Монтаж и демонтаж крупных электродвигателей, насосов, турбин, трансформаторов и другого энергетического оборудования.

Варианты модернизации и комплектации от «Сибаналитпром»

Мы не просто поставляем серийное оборудование, а предлагаем инженерные решения, повышающие его эффективность, безопасность и срок службы. По заказу таль может быть изготовлена с различными опциями .

Доступные опции и инженерные решения:

• Системы дистанционного управления:

  • Промышленное радиоуправление: Многофункциональные пульты ДУ, позволяющие оператору находиться в безопасной зоне с наилучшим обзором груза, управляя талью с расстояния до 100 метров .

  • Подвесной кнопочный пост: Эргономичный пульт в пылевлагозащищенном исполнении (IP65) с износостойкими кнопками.

• Регулирование скорости:

  • Двухскоростные двигатели: Обеспечивают основную и пониженную («ползучую») скорость для точного позиционирования груза .

  • Частотные преобразователи (ЧПП): Установка частотного регулятора — наиболее эффективный способ модернизации. Обеспечивает плавный пуск и торможение, полное исключение рывков и раскачивания груза, бесступенчатое регулирование скорости, снижение динамических нагрузок на редуктор и канат .

• Специальные исполнения для любых условий:

  • Взрывозащищенное и пожаробезопасное исполнение (Ex): С соответствующей маркировкой для работы во взрывоопасных зонах и на химических, нефтегазовых производствах .

  • Климатическое исполнение У1 и ХЛ1: Для эксплуатации на открытых площадках при экстремально низких температурах (до -60°С) с усиленной антикоррозийной защитой, термостойкими кабелями и специальными низкотемпературными смазками .

  • Сейсмоустойчивое исполнение: Для установки в регионах с повышенной сейсмической активностью .

  • Защитные экраны: Для работы с расплавленным металлом .

  • Для криволинейных путей: Исполнение с возможностью перемещения по радиусным участкам .

Часто задаваемые вопросы о тали ТЭ 500 (FAQ)

Вопрос: Чем редуктор собственного производства «Сибаналитпром» лучше для тали ТЭ 500?
Ответ: Мы производим редукторы, которые изначально проектируются с запасом прочности для тяжелых режимов работы. Использование качественных материалов (легированные стали для червяка, специальные бронзы для венца), точная обработка и строгий контроль сборки гарантируют высокий КПД, низкий уровень шума и нагрева. В случае необходимости мы можем оперативно поставить любую запасную часть для быстрого ремонта.

Вопрос: Каковы требования к монорельсовому пути для тали ТЭ 500?
Ответ: Таль ТЭ 500 рассчитана на перемещение по усиленным двутавровым балкам колонного типа по ГОСТ 19425-74 с номерами профиля от 30М до 45М (ширина полки 130-150 мм) . Путь должен быть спроектирован с учетом суммарной нагрузки от веса тали и груза. Допуск на прямолинейность пути — не более ±2 мм на 1 погонный метр. Минимальный радиус закругления для криволинейных путей составляет от 2,5 до 5 метров в зависимости от исполнения .

Вопрос: Какая периодичность технического обслуживания рекомендуется?
Ответ: Регламент ТО включает: ежедневный осмотр перед началом смены (проверка крюка, каната, концевых выключателей), еженедельную проверку состояния тормозов и смазки, ежемесячное обслуживание с проверкой креплений и добавлением смазки. Замена масла в редукторе производится каждые 6-12 месяцев. Обязательно ежегодное техническое освидетельствование аккредитованной организацией согласно правилам Ростехнадзора .

Вопрос: Какие типы тормозов используются на тали ТЭ 500?
Ответ: В зависимости от производителя и комплектации, на тали ТЭ 500 могут устанавливаться: электромагнитный колодочный тормоз на быстроходном валу, механический грузоупорный тормоз (обеспечивающий самоторможение червячной пары), а также дисковый тормоз. Наличие двух независимых тормозов значительно повышает безопасность эксплуатации .

Вопрос: Возможно ли интегрировать таль ТЭ 500 в автоматизированную систему управления цехом?
Ответ: Да, это возможно. Таль может быть дооснащена датчиками положения (энкодеры), веса и интерфейсными модулями (Modbus RTU/TCP, Profibus). Это позволяет подключать ее к программируемым логическим контроллерам (ПЛК) и SCADA-системам для централизованного контроля, автоматизации грузопотоков и сбора данных . Наши инженеры готовы разработать такое решение под ваши задачи.

Как заказать таль ТЭ 500 в компании «Сибаналитпром»

Обращаясь в «Сибаналитпром», вы получаете не просто единицу оборудования, а комплексное решение с технической поддержкой на всех этапах — от выбора до пусконаладки и сервиса.

Этапы сотрудничества:

1. Техническая консультация: Вы оставляете заявку. Наши инженеры уточняют все необходимые параметры: режим работы, высота подъема, тип монорельса, необходимость в опциях (ЧПП, радиоуправление, взрывозащита, спецпокрытие).

2. Подготовка КП и расчетов: Мы подбираем оптимальную комплектацию, готовим детализированное коммерческое предложение с учетом гибких условий оплаты (включая отсрочку платежа для постоянных клиентов и лизинг).

3. Заключение договора и производство: Вы согласовываете предложение, мы заключаем договор и размещаем заказ на производстве, осуществляя контроль на всех этапах изготовления.

4. Доставка и сервис: Организуем доставку в любой регион РФ и страны Таможенного союза. Обеспечиваем гарантийное (от 12 до 18 месяцев) и постгарантийное обслуживание, шеф-монтаж и консультации.

Свяжитесь с нами сегодня, чтобы получить надежное грузоподъемное оборудование, усиленное качеством собственного производства и инженерной экспертизой «Сибаналитпром»!

• По телефону в Новосибирске: +7 (383) 304-72-12

• Через форму обратной связи на сайте

• По электронной почте: zakaz@sibprivod.ru

Обращаем ваше внимание: Производители оставляют за собой право изменять технические характеристики, комплектацию и внешний вид изделия без предварительного уведомления. Актуальную информацию уточняйте у менеджеров при заказе. Данный текст не является публичной офертой.
